13812930229一、【用途 Application】:

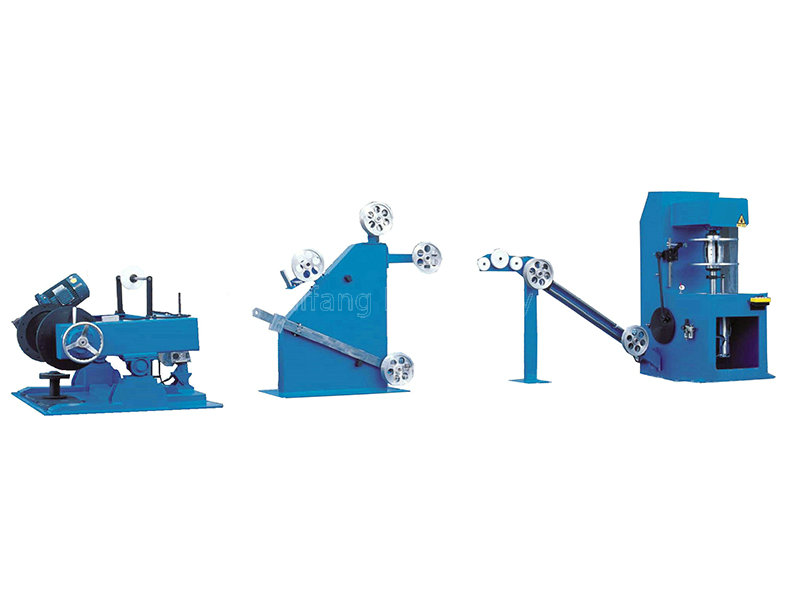

本机适用于五类、六类电缆8字型网状成圈之用,符合行业国际先进包装技术要求。纸匣包装不用线盘、堆放方便、自由放线、不会扭曲、不会打结、使用方便、收放联动、微机控制、自动精确定长,是当前网网线缆最先进的包装方式。成圈方式不用线盘或卷芯,直接由线缆多层交叉卷绕。成圈后,在圈线中形成出线孔。圈线装入纸匣后,在出线孔中插入塑料套管,线缆内端即可由塑料套管中放出,不会产生扭转或打结。
二、【技术特点 Technique Feature】:
1. 成圈机与主动放线架配套同步,完成网络线的网状成圈;
2. 伺服马达排线,PLC编程控制,交叉网状均匀排列;
3. 预留内部出线孔,实现不打结不扭曲放线;
4. 标准包装305米(1000Ft)/卷;
5. 可根据包装箱定制成圈芯尺寸;
三、【技术规格 Technique Specifications】:
机器型号 | TF-500 |
最高转速 | 3000rpm |
放线功率 | 5HP交流电机配变频调速 |
放线张力 | 摆臂式可调配重 |
线盘升降 | 电机升降或液压升降 |
排线功率 | 1.5KW伺服马达 |
排线方式 | 直线滑轨式 |
计米方式 | 光电感应式 |
主机功率 | 3KW直流电机 |
电气控制 | 变频调速+PLC控制 |
涂装 | 豆绿色(可由客户指定) |
