卧式单绞机


全国24小时服务热线:

13812930229
产品详情

一、【用途 Application】:

适用于HDMI 、DP、USB3.0/3.1等高频线、数据线、电子线芯线对绞及多股绞合及同步包带。

二、 【设备组成 Structure of Equipment】:

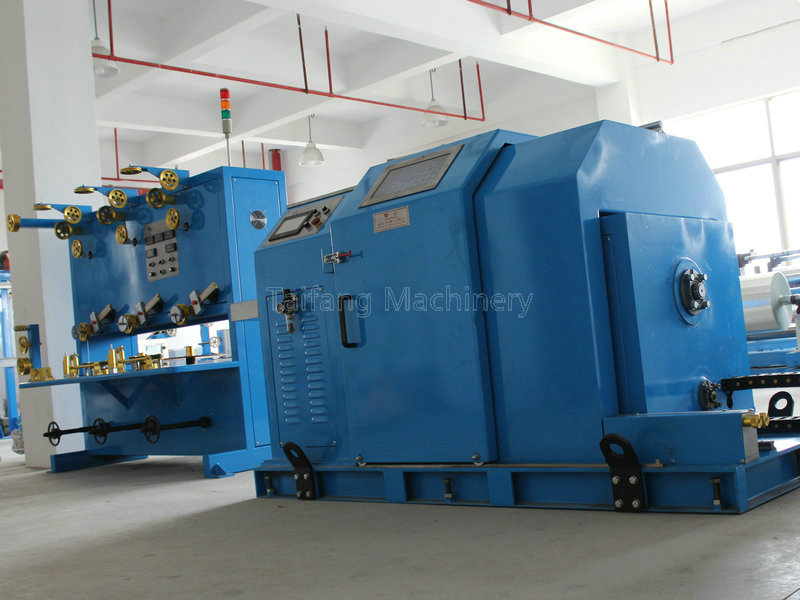

2+1头主动放线+包带头(双头)+500型卧式悬臂单绞机

三、 【技术特点 Technique Feature】:

高灵敏度的主动放线,数显张力控制器稳定可调,高转速,生产效率是立式的2倍包带及收线张力从空盘到满盘保持张力,机械绞距,加减速及正常工作时绞距恒定, 收线排位采用轴排式结构,排幅排距任意设定,可同步完成包带,制作HDMI,DP等高频线材,合格率100% 。

四、 【技术参数 Technique specifications】:

规格型号TF-500P或TF-400型
机器用途HDMI、DP、USB、CAT-7等高频线、数据线、电子线芯线对绞及多股绞合
适用线径AWG20-AWG32
绞合外径MAX 4.0mm
绞距范围15-60mm
速度1000r/min
放线盘径400-500型ABS放线盘
收线盘径400-500型ABS收线盘
放线动力1/2HP  AC齿轮电机,附变频调速
收线动力380V,50HZ,5HP  AC电机,附变频调速
放线张力控制直线滑轨+滑块重锤式,机械扛杆+滑块移动式,配在线张力检测显示
收线张力控制电磁张力,自动追踪,收线张力从满盘到空盘保持恒定,不须人工调整
包带张力控制恒张力电磁刹车轮,自动张力追踪仪,包带张力从满盘到空盘保持恒定,不须人工调整
排线装置轴排式收线,线材排位过程中无推/拉力损伤,排幅排距根据线材规格任意设定
